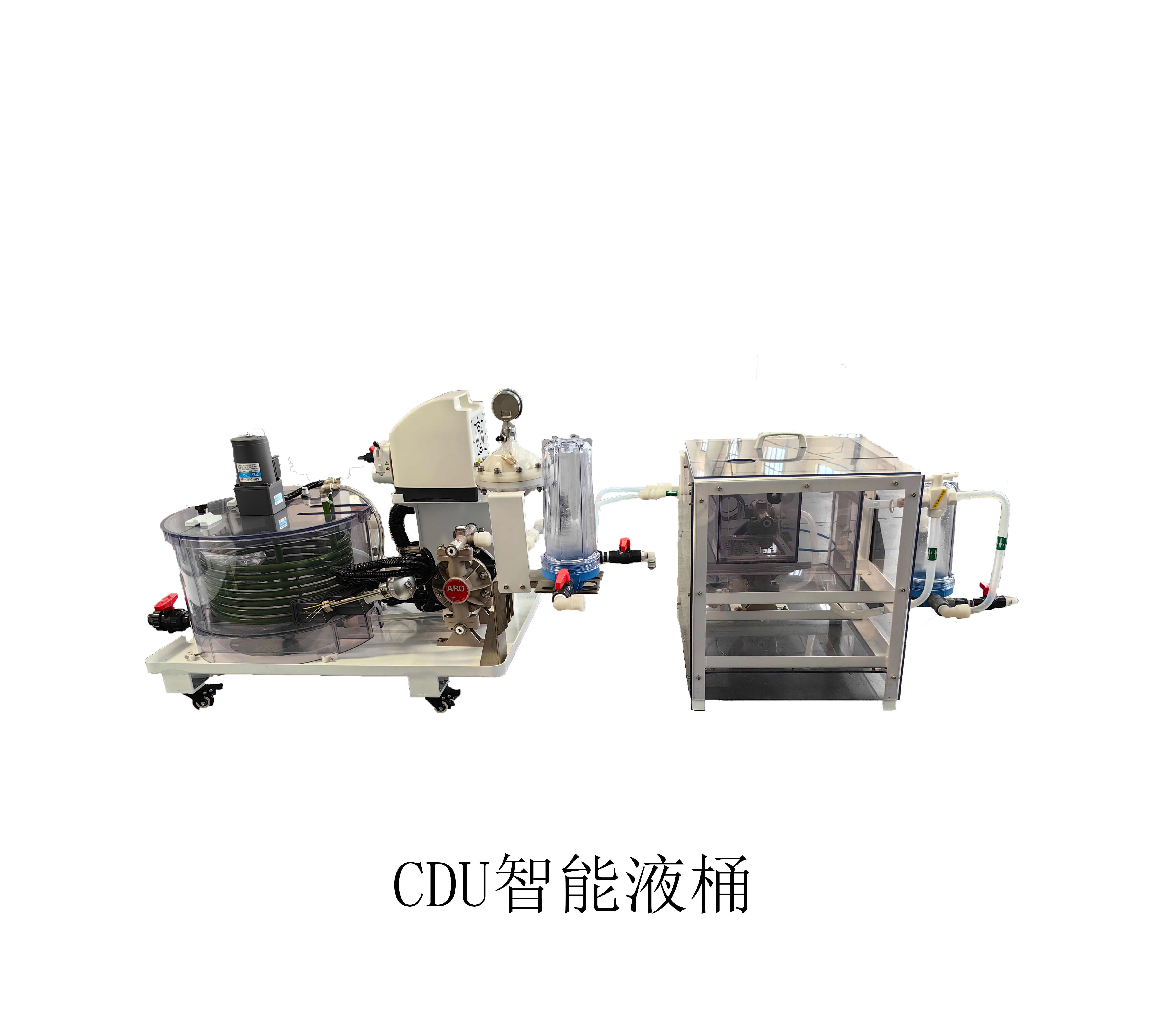

CDU智能液桶
產品中心
全部分類
產品中心

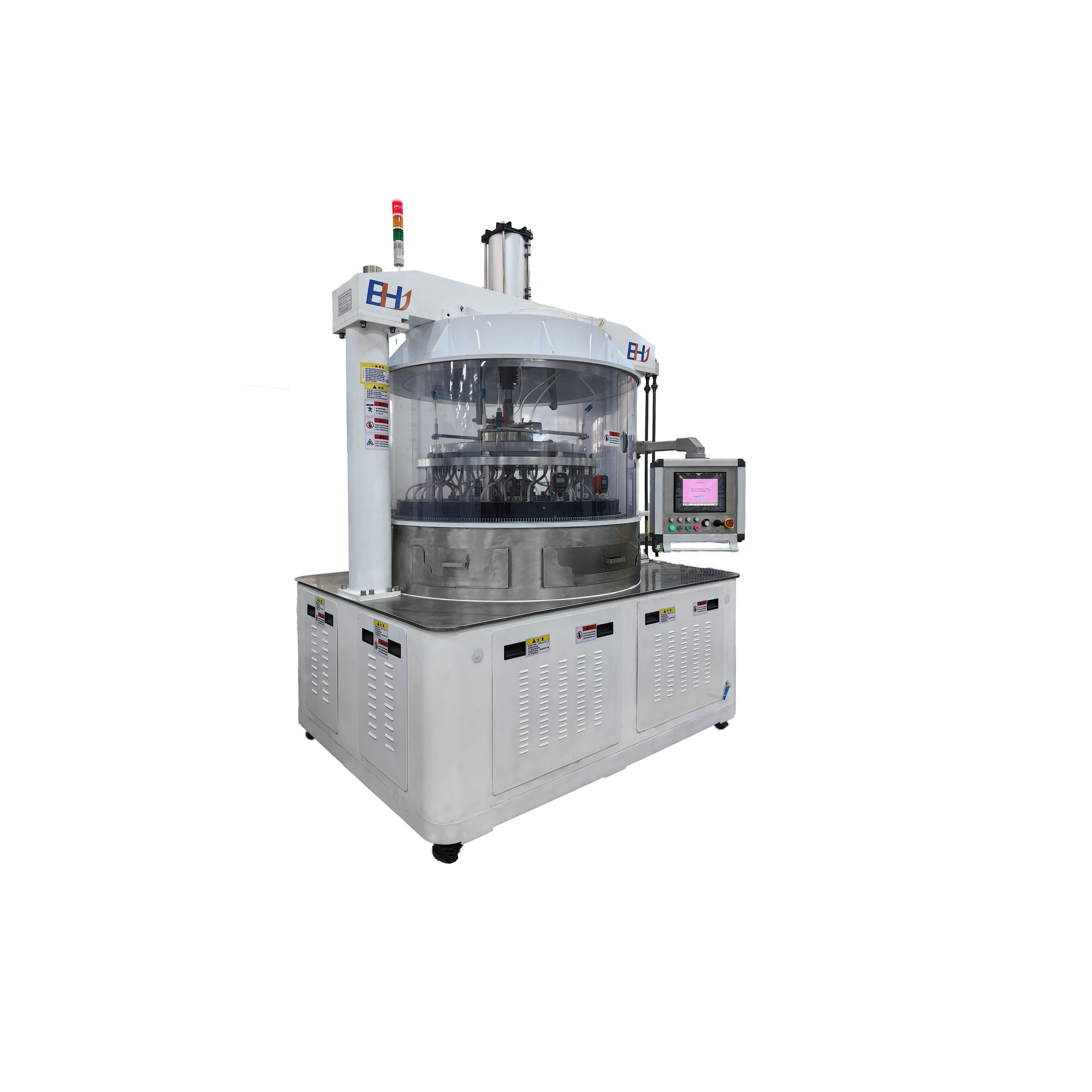

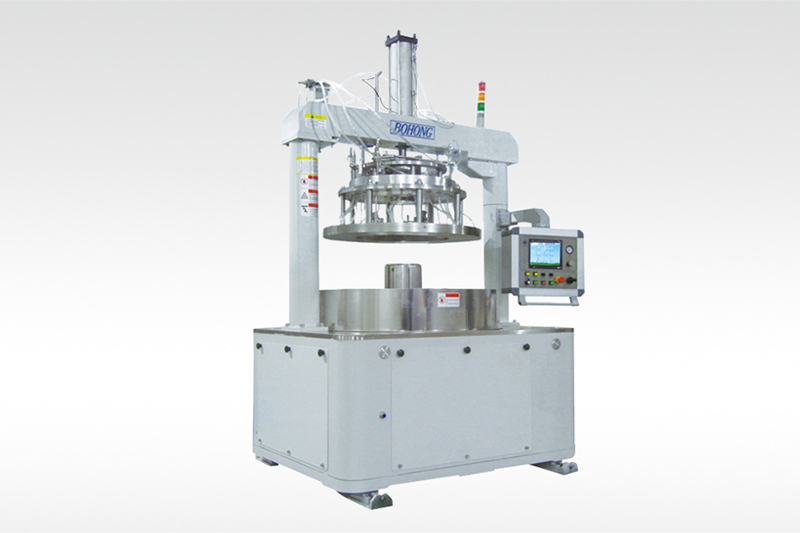

32BF-4M5L精密雙面平面研磨機
一、產品用途

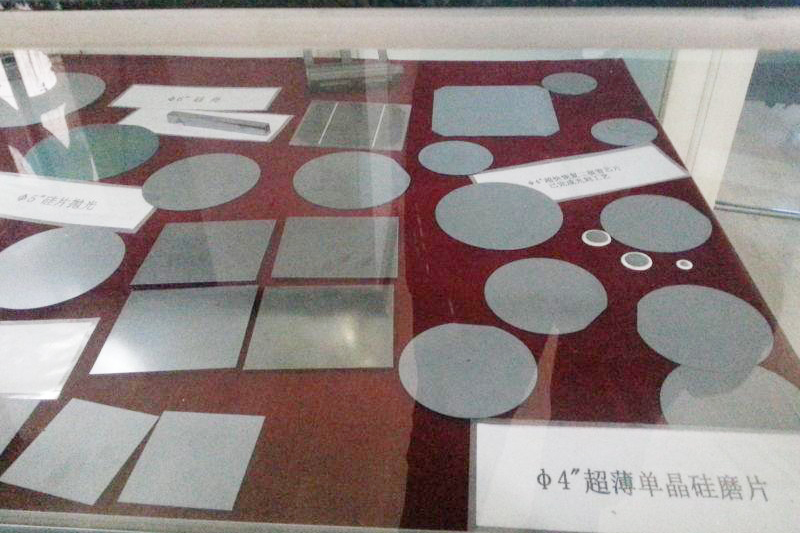

主要用于半導體、藍寶石、玻璃、陶瓷片、晶體材料及其他硬脆材料的高精度雙面研磨,尤其對于超薄工件的加工具有明顯的優勢。
二、安裝條件
序號 |
項目 |
指標要求 |
1 |
環境 |
室內地面平坦、無振動源、無灰塵煙霧污染 |
2 |
水源 |
純水或自來水 |
3 |
電源 |
約70kW AC380V 50Hz(總功率) |
4 |
氣源 |
壓縮空氣源 0.6Mpa,接口φ16mm(外徑) |
5 |
溫度 |
10℃-25℃ |
6 |
相對濕度 |
≤95% |
7 |
外形尺寸(長x寬x高) |
3700x3000x4100mm(含地腳高度及電器柜尺寸) |
8 |
主機重量 |
28000Kg |
9 |
主機顏色 |
BH白或訂制 |
三、主要特點
序號 |
項目 |
特點 |
|
1 |
壓力控制 |
運動控制器+壓力傳感器+電氣比例閥+低摩擦氣缸實現高精度壓力控制,上盤最大使用壓力1200Kg,精度可達2% |
|
2 |
上盤調心 |
采用萬向節結構,調心靈活,承載力高 |
|
3 |
上盤防落裝置 |
雙重機械鎖定,安全性更高 |
|
4 |
高精度速度控制 |
自編程實現低速平穩、啟停同步運轉控制,內外齒圈采用伺服控制,速度控制更精準 |
|
5 |
精密傳動系統 |
高精度小齒隙全齒輪傳動 |
|
6 |
下盤支撐 |
高精度流體軸承支撐 |
|
7 |
免維護設計 |
齒輪采用自動集中潤滑裝置,關鍵器件采用進口知名品牌,軸承留有潤滑接口 |
|
8 |
強制散熱系統 |
軸流風機排熱方式,并預留抽風接口,用戶可自行連接 |
|
9 |
清洗便捷 |
低臺面、半裸式接液盆 |
|
10 |
同步升降 |
齒圈太陽輪同步升降,采用伺服電機拖動,可自動或手動調節高度,延長使用壽命 |
|
11 |
游輪精確定位 |
齒圈太陽輪采用伺服電機拖動,可實現游輪的精確定位 |
|
12 |
水液分離裝置 |
水液切換程序控制,自動分離,操作便捷,清洗水可自動排放 |
|
13 |
整機減振 |
防振式結構設計安裝,設備更穩定 |
|
14 |
防護設計 |
齒圈、太陽輪采用不銹鋼制作,接液盆,托盤、拋盤等接觸到工作液的地方均噴涂特氟龍 |
|
15 |
供液系統 |
桶體設有排污口,具備溫度、液位監測,具有加熱和冷卻功能,具有液泵和攪拌泵,出口設有過濾器,管路設有流量監測,能在線實時檢測流量 |
|
16 |
自動測厚 |
設備裝有機械測厚系統,能在線實時檢測工件加工厚度 |
|
17 |
分級管理 |
密碼分級管理,不同人員具有不同的操作權限 |
|
18 |
工藝適用性 |
程序控制 |
可儲存多套工藝參數,每套工藝可達20步,工藝參數設置包括(壓力、時間、速度、速比、緩降壓力、浮動時間等) |
速比搭配 |
四電機獨立同步拖動,上下盤、內齒、外齒(即可正轉,也可反轉)轉速可任意設定,具有配方功能 |
